SRPS EN 62676 / ZAKON O PRIVATNOM OBEZBEĐENJU RS

Inženjering Složenih
Video Nadzor Sistema

Projektovanje, optička infrastruktura i implementacija visokorizičnih i industrijskih VSS/CCTV sistema na Hikvision Enterprise platformi. Od 256-kanalnih IPSAN storage nizova i 10G optičkih prstenova, do termovizije i HikCentral AI koordinacije.

Kalkulator Skladišta & Mreže Pregled Tehnologija
10G+ Optički SFP+ Backbone
<20ms ERPS Prstenasta Redundansa
PB+ Hybrid SAN / RAID 6 Kapaciteti
AI/NPU DeepinMind & LPR/ANPR

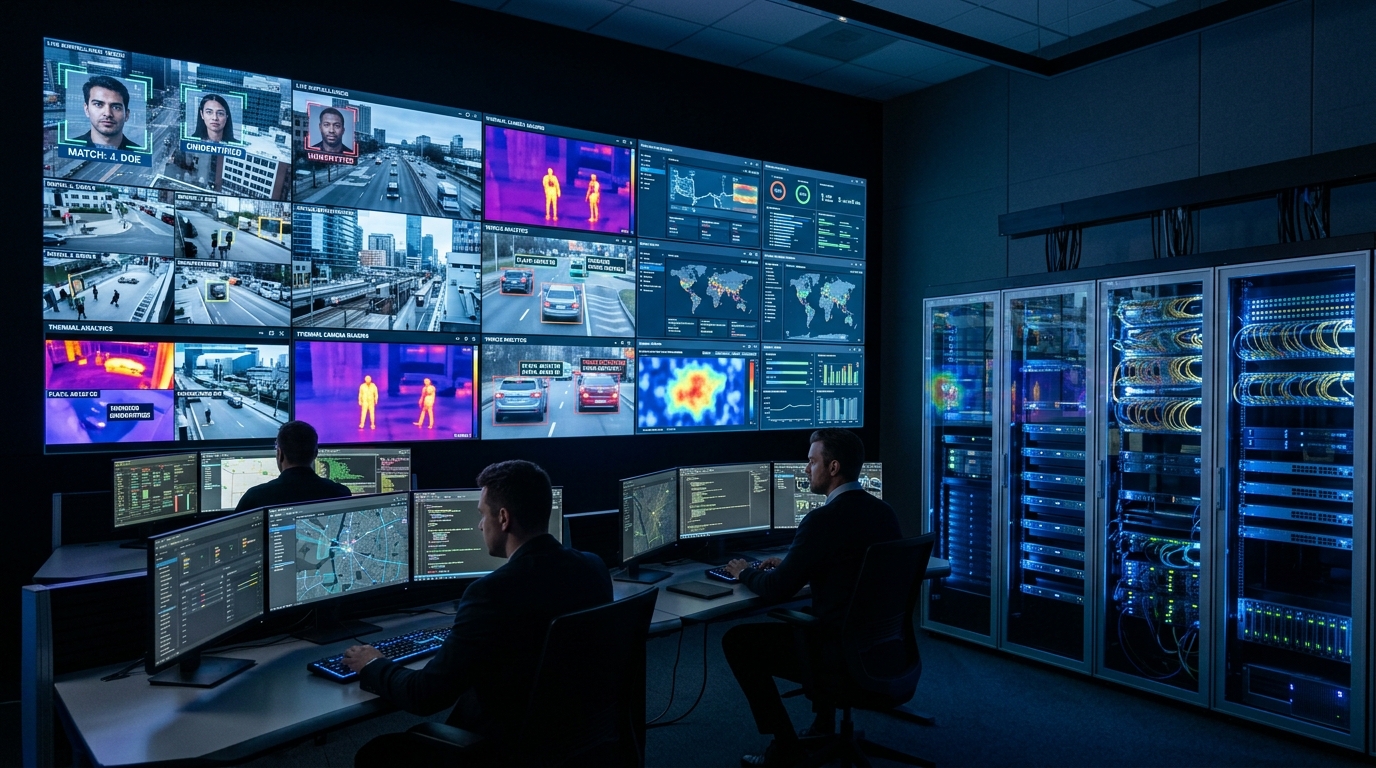

InfoGate VSS Security Operations Center Hikvision Video Wall
HIKCENTRAL ENTERPRISE CLUSTER: ONLINE
RAID 6 PARITY ACTIVE // 0 DISK FAILURES
HIKVISION HYBRID SAN STORAGE KAPACITETI DO 3.8 PB
BI-SPEKTRALNE TERMALNE KAMERE SA RANOM DETEKCIJOM POŽARA
OPTIČKI MULTI-SITE POVEZANI ORMANI (OS2 SINGLE-MODE)
DEEPINMIND ANPR / LPR ANALITIKA TABLICA & RAMPI
INDUSTRIAL HI-POE 90W SWITCHING ZA PTZ KAMERE
LICENCIRANI PROJEKTI TELEKOMUNIKACIONIH I SIGNALNIH INSTALACIJA (TSI)
INDUSTRIJSKA I KORPORATIVNA REŠENJA

Ključni Stubovi Naših VSS Sistema

Za razliku od standardnih komercijalnih pakovanja, naši sistemi su projektovani za rad 24/7/365 pod ekstremnim opterećenjima, sa strogom segmentacijom i redundantnim podsistemima.

Veliki Storage & NVR Arhitekture

Petabajtna skladišta za zakonski propisano dugotrajno čuvanje video zapisa (30 do 180+ dana) u punoj 4K rezoluciji.

  • Hikvision Hybrid SAN / Cloud SAN: Eksterni storage kontroleri sa proširivim SAS disk policama.
  • Hardverski RAID 0, 1, 5, 6, 10, 50, 60: Potpuna zaštita pri istovremenom otkazu dva hard diska.
  • N+M Hot Spare Failover: Automatsko preuzimanje snimanja na rezervni NVR bez gubitka kadra.
  • Ultra NVR do 256 kanala: Propusni opseg do 768 Mbps po uređaju sa redundantnim napajanjima.

Optička Trasa & Mrežna Topologija

Povezivanje udaljenih pogona, kapija, silosa i proizvodnih hala putem optičke infrastrukture visoke propusne moći.

  • Optički Linkovi (Single-Mode OS2 / Multi-Mode OM4): Od 10G SFP+ uplinkova do ODF optičkih razdelnika.
  • ERPS Prstenasta Redundansa: Topologija prstena sa vremenom oporavka linka manjim od 20 milisekundi.
  • Industrijski Hi-PoE Switchevi: Do 90W po portu (802.3bt) za napajanje teških PTZ kamera sa brisačima i grejačima.
  • VLAN & QoS Segmentacija: Fizička i logička izolacija video saobraćaja od korporativne mreže.

19" Rek Ormani, PDU & UPS

Standardizovana serverska okruženja za smeštaj opreme uz optimalno hlađenje i autonomiju rada pri nestanku mrežnog napona.

  • 19" Serverski Ormani (24U, 42U, 47U): Perforirana vrata (80% protok vazduha), horizontalni i vertikalni cable manageri.
  • Online Double-Conversion UPS: Besprekidno napajanje nultog vremena prebacivanja sa eksternim baterijskim paketima.
  • Pametne SNMP PDU Letve: Daljinski nadzor potrošnje i mogućnost restartovanja pojedinačnih portova i svičeva.
  • Zaštita od Prenapona (SPD): T1/T2/T3 zaštitne barijere za spoljne kamere i optičko-bakarne prelaze.

Termovizija & Industrijski Nadzor

Nadzor u uslovima nulte vidljivosti, magle, dima i neprekidno termalno praćenje kritične infrastrukture.

  • Bi-spektralne Kamere: Paralelni optički 4K senzor + termalni mikrobolometar za ranu detekciju požara.
  • Praćenje Temperature Opreme: Automatsko alarmiranje pregrevanja transformatora, ležajeva i električnih ormara.
  • Perimetarska Zaštita Velikih Raspona: Detekcija ulaza lica i vozila u zabranjene zone na daljinama do više kilometara.
  • Protiveksplozivna i Antikorozivna Kućišta (ATEX / 316L): Za hemijska postrojenja, rafinerije i silose.

AI Video Analitika & Deep Learning

Filtriranje informacija u realnom vremenu, pretvarajući običan video strim u moćnu bazu operativnih podataka.

  • ANPR / LPR Prepoznavanje Tablica: Automatsko otvaranje rampi, beleženje brzine i poređenje sa bazama dozvoljenih vozila.
  • Prepoznavanje Lica (Face Recognition): Detekcija neovlašćenih posetilaca, kontrola prisustva i VIP notifikacije.
  • Perimetar sa Klasifikacijom Meti: Redukcija lažnih alarma za preko 95% (ignoriše vetar, kišu, senke i životinje).
  • TandemVu & PTZ Auto-Tracking: Fiksni panoramski ugao koji navodi motornu PTZ kameru da automatski prati metu.

Objedinjena Tehnička Zaštita

Potpuna sinergija video nadzora sa rampama, turniketima, protivprovalnim alarmima i evidencijom radnog vremena.

  • Automatski Video Pop-up pri Incidentu: Aktivacija perimetarskog senzora odmah fokusira najbližu PTZ kameru.
  • Integrisana Kontrola Pristupa: Povezivanje lica, kartica ili tablica sa tačnim video isečkom prolaska.
  • Interfonski IP Sistemi: Dvosmerna audio-video komunikacija sa kapija direktno u HikCentral kontrolni centar.
  • Zonsko Ozvučenje i Zvučni Alarmi: Automatsko emitovanje glasovnih upozorenja uljezima duž ograde.
CENTRALIZOVANI VMS MOZAK

HikCentral Professional & Enterprise

HikCentral je srce svakog ozbiljnog VSS sistema. Omogućava centralizaciju do 100.000 kamera, distribuiranih preko desetina fizičkih lokacija, u jedinstven komandno-kontrolni interfejs.

Multi-Site Master/Slave Arhitektura

Povežite fabričke pogone u Subotici, Kragujevcu i Nišu sa glavnim bezbednosnim centrom u Beogradu uz dinamičko upravljanje propusnim opsegom.

Video Wall & Decoder Kontroleri

Direktno upravljanje velikim LCD/LED video zidovima, rasporedom matrica kamera, rotacijama i kriznim prikazima pri alarmu.

Interaktivne E-Mape (GIS i 2D Arhitektonski Tlocrti)

Vizuelno praćenje kretanja obezbeđenja, statusa kamera i lokacija alarma na tlocrtima zgrada i industrijskih kompleksa.

Pametna Pretraga Snimaka (Smart Search & Audit)

Pronađite vozilo određene boje, osobu sa kapom ili ulazak u zabranjenu zonu unutar višemesečne arhive za nekoliko sekundi.

HikCentral System Architecture v2.5
VMS KERNEL: HikCentral Professional Enterprise Cluster
STORAGE PROTOCOL: IPSAN / iSCSI Direct-to-Storage Video Streaming
DATA RESILIENCE: N+M Dual Controller Hot Failover
AI ANALYTICS ENGINE: DeepinMind Server Cluster (ANPR + Face + Vehicle)
TRANSMISSION: 10G SFP+ Optical Redundant Ring (ERPS)
ENCRYPTION: TLS 1.3 + AES-256 Video Stream Encryption
ENTERPRISE CERTIFIED ARCHITECTURE
INŽENJERSKI ALAT

Kalkulator Skladišta i Mrežnog Propusnog Opsega

Izračunajte tačan kapacitet hard diskova, RAID paritet i zahtevanu brzinu optičke mreže za vaš planirani sistem.

Parametri Sistema

64 kamere
30 dana (Zakonski minimum)

Inženjerski Proračun & Preporuka

Ukupan Mrežni Protok (Bitrate): 144.0 Mbps Zahteva 1G/10G SFP+ optički link
Neto Potreban Skladišni Kapacitet: 46.7 TB Efektivni podaci 24/7 snimanja
Bruto Kapacitet sa RAID Zaštitom: 64.0 TB Preporučeno: 4x 16TB Enterprise Surveillance HDD
Preporučena Hardverska Konfiguracija:
NVR / IPSAN Oprema: Hikvision DS-9664NXI-I8/S (DeepinMind 64-ch NVR sa 8 SATA ležišta)
Mrežni Prekidači: 2x 24-Port Gigabit Hi-PoE + 4x 10G SFP+ optički uplink
Rek Smeštaj: 19" 42U Data orman sa perforiranim vratima i horizontalnim organizatorima
UPS Autonomija: 3kVA Online Double Conversion UPS sa eksternim baterijskim modulom
TOPOLOGIJA I INFRASTRUKTURA

Anatomija Složenog VSS Sistema

Kako izgleda kompletna putanja signala od spoljnog perimetra do serverske sobe i operativnog centra.

Sloj Detekcije: Kamere na Terenu

Kamere se postavljaju na stubove visine 4m do 12m sa antivibracionim nosačima, prenaponskim odvodnicima i integrisanim grejačima.

  • Bi-spektralne termalne kamere na uglovima ograde za prepoznavanje proboja perimetra na 300m–1500m.
  • TandemVu PTZ kamere koje prate registarske tablice i lica u trenutku kada pan-senzor detektuje pokret.
  • PoE prenaponska zaštita u svakoj stubnoj razvodnoj kutiji sa IP67 zaštitom od vlage i prašine.
[Stub 1: Termo + PTZ]
↓ Cat6A STP kabl (do 90m)
[Stubna IP67 Kutija sa SPD Zaštitom]
↓ Optički Mini-ODF (2-vlakna)
[Trasa ka Optičkom Razdelniku]

Sloj Prijenosa: Optička Prstenasta Mreža

Eliminišemo mogućnost prekida kabla uvođenjem prstenaste (Ring) topologije. Ako bager ili kvar preseče optički kabl sa jedne strane, saobraćaj se za 20ms preusmerava u suprotnom smeru.

  • Single-Mode OS2 optika položena u HDPE cevi sa metal-free konstrukcijom za zaštitu od udara groma.
  • Industrijski upravljivi svičevi sa DIN-šinom u spratnim i spoljnim ormarićima, temperaturni raspon -40°C do +75°C.
  • 10G SFP+ optički moduli koji garantuju da prenos 100+ 4K video tokova nema ni milisekund kašnjenja ili ispadanja frejmova.
[Spoljni Orman A (PoE Switch)]
⇄ 10G Optički Ring (ERPS) ⇄
[Spoljni Orman B (PoE Switch)]
↓ 10G SFP+ Trunk optika
[Glavni Optički Razdelnik (ODF) u Reku]

Sloj Skladišta: 19" Serverski Rek Ormani

Centralni mozak za skladištenje. Svi snimci se upisuju na serverske NVR jedinice ili direktno na IPSAN blokove preko iSCSI protokola.

  • 42U/47U ormari dubine 1000mm/1200mm koji pružaju optimalan protok vazduha za serverska kućišta.
  • Enterprise hard diskovi (Seagate SkyHawk AI / WD Purple Pro) deklarisani za 2.5 miliona radnih sati MTBF i rad 24/7.
  • Online Double Conversion UPS sa bypass prekidačem omogućava servisiranje baterija bez isključivanja video nadzora.
[ODF 19" Optički Patch Panel]
↓ 10G DAC / Fiber kablovi
[Hikvision Hybrid SAN / DeepinMind NVR]
↓ RAID 6 Paritet (Hot-Swap)
[Redundantna PDU letva + Online UPS 3-10kVA]

Sloj Prikaza: HikCentral & Kontrolni Centar

Mesto gde operateri, vođe obezbeđenja i inženjeri nadgledaju čitav kompleks. Automatsko podizanje alarma i integracija sa rampama.

  • Video Wall kontroleri koji šalju video strimove na 6, 9 ili 12 industrijskih monitora sa ultra-tankim ramovima.
  • Kombinovani alarmni panel: Termalni alarm za temperaturu istovremeno aktivira svetlosni toranj i zvučnu sirenu.
  • Mobilni pristup za interventne timove: Enkriptovani pristup putem tableta i telefona sa geolokacijom.
[HikCentral Management Server]
↓ HDMI / IP Dekoderi za Video Wall
[Matrica Monitora 24/7 Monitoring Centra]
↓ Dvosmerni API / I/O moduli
[Rampe, Alarmi, Dojava Požara, SMS Notifikacije]

Usklađenost sa Zakonodavstvom i Tehničkim Normama u Republici Srbiji

Svi naši sistemi projektuju se i izvode strogo prema Zakonu o privatnom obezbeđenju RS i važećim standardima:

SRPS EN 62676 (Sistemi video nadzora) Akt o proceni rizika u zaštiti lica i imovine Čuvanje video zapisa minimum 30 dana Licenca Inženjerske komore Srbije (TSI) ZZPL (Zakon o zaštiti podataka o ličnosti / GDPR)
KONTAKT & PROJEKTOVANJE

Zatražite Ponudu i Inženjerski Predmer

Bilo da planirate nov industrijski pogon, skladište ili nadogradnju postojećeg sistema na Hikvision Enterprise nivo, naš inženjerski tim je tu za vas.
